? ? ? ?單排微模塊是在數據中心應用整合趨勢背景下，融合機房各系統技術潮流而在國內率先推出的創新性中小型整體機房產品。它基于“整體機房產品化”的設計理念，在標準機柜物理空間內，整合了不間斷電源、制冷、配電、環境監控等功能模塊，為服務器等核心設備營造一個高可靠性的運行環境，并可根據用戶業務擴展需求，實現系統的彈性部署。
應用范圍
◆政府? ? ? ?◆醫療? ? ? ? ?◆金融? ? ? ?◆教育? ? ? ? ◆商業? ? ? ?◆制造
高效節能? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 智能控制
●機柜前后冷通道封閉，提高空調制冷效率。? ? ? ? ●10寸大屏幕觸摸屏本地顯示，不占U位。
●變頻壓縮機，匹配負載大小，降低整機能耗。? ? ●可管理UPS、空調、配電等智能設備和溫濕
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??度、煙感、門禁等非智能設備。
穩定可靠? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ●通過WE B界面可對無人值守機房遠程綜合監
●支持N + 1/2N設計，保障IT設備穩定運行。? ? ? ? ?控>穩定可靠使機房遠程監控達到無人或少人
●應急風扇作為應急冷卻。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?值守，為機房高效的管理和安全運營提供有力的
●超寬電壓輸入穩定運行，具備相序檢測等電? ? ? ? 保證。
? 源保護功能。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
●智能來電自啟功能。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??靈活多樣? ? ??
●可選擇低溫組件或長連管組件,保證機組在? ? ? ? ? ?●機柜即機房，可靈活擺放。
? 更惡劣的現場情況下可靠運行。? ? ? ? ? ? ? ? ? ? ? ? ? ●標配冷熱通道雙封閉，也可冷通道單封閉。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
交付速度快
●工廠預制，現場快速拼接，即插即用。
●標準模塊化建設，部署方便，快速投入使用,
? 后期擴容互不影響，交付目標速度提升50%。
單排微模塊分類
●單柜
●單排多柜?

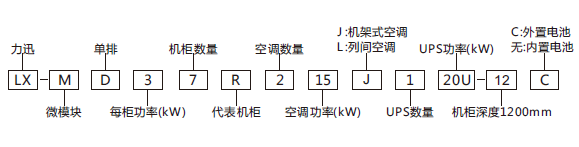

命名規則
單排微模塊標準配置
單柜結構圖

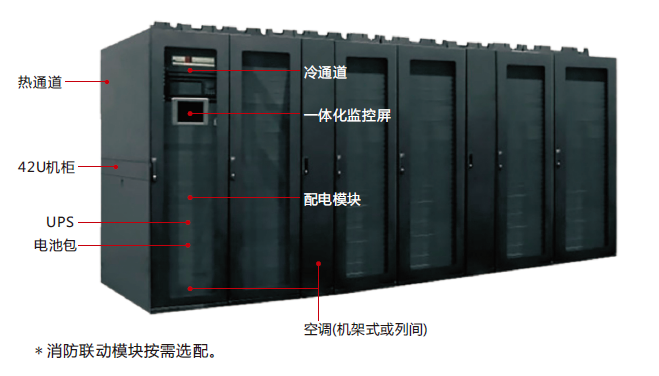

單排多柜結構圖
| 項目 | 描述 | 系統 | ||||||||
| 單柜 | 1+1 | 1+2 | 1+3 | 1+4 | 1+5 | 1+6 | ? ? ? 1+7 | |||
| 整體參數 | 電源制式 | 220V,5oHz，1Ph+N+PE | 380V,50Hz,3Ph+N+PE | |||||||
| 工作溫度 | 0~40℃ | |||||||||
| 濕度范圍 | 5~95% | |||||||||
| 海拔高度 | 0~4000m(1000m以上降容使用) | |||||||||
| 機柜系統 | 機柜尺寸:W×D×H(mm) | 600×1200×2000 | ||||||||
| 機柜組成 | 控制柜+IT柜+空調柜+電池柜(選配) | |||||||||
| 冷熱通道 | 冷熱通道雙封閉冷通道單封閉 | |||||||||
| 設備可用空間 | 可用空間 | 42U×(N-1)，具體可用空間視配置而定。 | ||||||||
| 配電系統 | 系統輸入 | 輸入總開關 | 40A/2P | 63A/2P | 100A/2P | 80A/3P | 125A/3P | |||
| 系統輸出 | 輸出回路 | 根據用戶要求配置 | ||||||||
| UPS | 容量 | 3kVA | 6kVA | 10kVA | 20kVA | 30kVA | ||||
| 配置 | 單UPS | 單/雙UPS | ||||||||
| 功率因數 | 0.8 | 0.9 | ||||||||
| 效率 | 93%以上 | |||||||||
| PDU | 安裝方式 | 豎裝 | ||||||||
| 類型 | 國標 | |||||||||
| 配置 | 32A，GB16×10A+4×16A | |||||||||
| 電池包 | 容量 | 9Ah | ||||||||
| 數量 | 0~4 | |||||||||
| 備電 | 備電方式 | 電池包/電池架/電池柜 | ||||||||
| 電池柜 | 備電時間 | 15分鐘~4小時，根據用戶要求配置 | ||||||||
| 動環系統 | 監控一體機 | 10寸觸摸屏 | ||||||||
| 短信告警 | 選配 | |||||||||
| 氛圍燈 | 標配 | |||||||||
| 聲光告警 | 標配 | |||||||||
| 水浸 | 標配 | |||||||||
| 溫溫度傳感器 | 標配 | |||||||||
| 門磁 | 標配 | |||||||||
| 煙感 | 標配 | |||||||||
| 紅外 | 選配 | |||||||||
| 散熱系統 | 空調 | 制冷量 | 3.5kW×1 | 5kWx1 | 7.5kW×1 | 12.5kW×1 | 12.5kW×1 | 15kw×1 | 12.5kW×2 | ?12.5kW×2 |
| 分類 | 機架式變頻 | 列間變頻 | ||||||||
| 工作電壓 | 220V | 380V | ||||||||
| 應急通風 | 排風量(myh) | 720 | 1440 | 2160 | 2880 | 3600 | 4320 | 5040 | 5760 | |
| 工作電壓 | 220v | |||||||||
| 尺寸/重量 | 包裝尺寸:W×D×H(mm) | 734×1360×2200(單臺) | ||||||||
| 凈重 | 140kg(控制柜），100kg(IT柜) | |||||||||
