? ? ? ?D-X系列10~20KVA UPS采用雙轉換純在線式的架構，該架構能夠阻隔異常電源對負載的沖擊，同時還能保證輸出的穩定可靠，讓負載安全的運行，是最能有效解決所有電源問題的最佳架構設計，采用數字化控制技術，為用戶提供更安全的電力保障。
? ? ? ?采用19英寸機架式設計，能夠?yàn)樨?fù)載提供更佳的電源環境，表現在穩壓輸出范圍、頻率范圍、輸入雜訊的濾除，以及市電模式與電池模式之間零轉換時間等諸方面。D-X系列以創新的軟件程式控制方式，不僅體積縮小，更能使故障率大為降低，有效提高使用電源的安全性與可靠性。
小型化設計
極致的小型化機體和散熱結構設計，體積更小、重量更輕、散熱更好，產品更加可靠。
在線式設計、零轉換
Digital-X系列UPS采用雙轉換在線式設計，智能化MCU/DSP精準控制；當市電中斷或恢復時，UPS在市電模式與電池模式之間實現零時間切換，有效保證了負載運行的可靠性。
高質量正弦波輸出
無論在市電模式或電池模式，均可輸出高質量的正弦波(THDi< 3%,線性) ，為負載提供最佳的電源保障。
高效節能
采用PFC功率因數矯正設計及IGBT變換技術，輸入功率因素20.99 ，整機效率≥90%。
偵測與自我保護功能
Digital-X系列UPS可以模擬斷電的情況，進入電池模式供電，此功能既可通過面板上的“自檢按鍵”隨時執行，也可以配合隨機贈送的監控軟件，按定期或不定期方式進行完善的自我保護功能，峰值電流與短路保護設計，超強的抗突載沖擊能力。
TVSS功能
即TRANSIENT VOLTAGE SURGE SUPPRESS突波電壓保護功能。用于FAX、TELEPHONE、MODEM網絡等轉換保護。
直流啟動功能
在市電停電狀態下，若需要使用UPS啟動計算機或其它負載設備，Digital-X系列UPS可以直接在電池模式下開機，使UPS的使用更加方便、可靠。
自動旁路/手動旁路/維修旁路(選配)
Digital-X系列UPS除了自動旁路功能外，還具有在面板按鍵手動設置旁路的功能；在有需要時亦可選配手動維修旁路以進行在線檢修。
選配防雷功能
可選配D級防雷器，具備防浪涌、防雷設計，有效保護設備免受雷擊干擾。
EPO緊急關斷功能(選配)
可選配EPO開關，實現對UPS的緊急關斷。

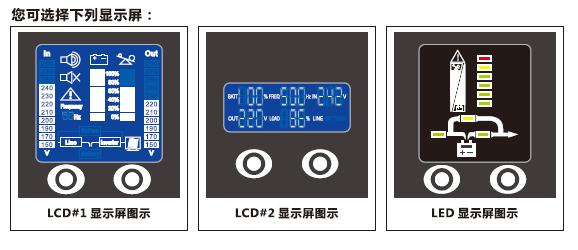

豐富的人性化的LCD/LED內容顯示
UPS工作狀態(市電模式/電池模式/旁路模式)、輸入輸出、電池電量、負載大小以及發生故障的代碼等等，一目了然。
長效型供電設計
Digital-X系列UPS全面提供長效機供用戶選擇。配置合適的電池組,可以使UPS的放電時間達到8小時左右，以滿足不同電網環境的要求。Digital-X系列UPS長效機除 了放電時間延長電池回充能力也很強，可以提供約3 ~ 4A的初始充電電流(亦可根據用戶需求,選配更大的充電電流)。
可搭配發電機使用
超寬的輸入電壓與頻率范圍，使Digital-X系列UPS可以與主流品牌發電機搭配使用，延長使用時間，同時有效去除發電機所產生的不純凈電力,為負載提供安全、穩定的電源。
可接感性負載
Digital-X系列UPS可接感性負載。
隨機監控軟件
Rs232通訊接口(可選USB接口) ，隨機監控軟件，實現用戶對UPS的智能化管理。
配備Intelligent Slot智能插槽實現遠程監控(選配)
Digital-X系列UPS配備一個Intelligent SIot智能插槽，用戶可以選配SNMP網絡卡，實現集中監控及遠程監控等功能。
| 型號 | D1K-X | D1KS-X | D2K-X? | D2KS-X | D3K-X | D3KS-X | D6K-X? | D6KS-X | D10K-X | D10KS-X | |
| 額定容量(PF=O.9) | 1kVA/0.9kW | 2kVA/1.8kW | 3kVA/2.7kW | 6kVA/5.4kW | 10kVA/9kW | ||||||
| 輸入 | 電壓 | 120Vac~?300Vac(單相二線+地線) | |||||||||
| 頻率 | 50/60Hz±10% | ||||||||||
| 輸出 | 電壓 | 220/230±1%Vac | |||||||||
| 頻率 | 與輸入同步（市電模式），50/60Hz±0.5%(電池模式) | ||||||||||
| 輸出波形 | 純正弦波 | ||||||||||
| 轉換時間 | 零中斷 | ||||||||||
| 內置電池（12V) | 7Ah/9Ahx2 | - | 7Ah/9Ahx4 | - | 7Ah/9Ahx6 | - | 7Ah/9Ahx16 | - | 7Ah/9Ahx16 | - | |
| 外接電池直流電壓標稱 | - | 36Vdc | - | 72Vdc | - | 96?Vdc | - | 192?Vdc | - | 192?Vdc | |
| 電池類型 | 閥控式鉛酸免維護蓄電池 | ||||||||||
| 過載能力 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>105%~120%,10秒后轉旁路; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>120%~140%，200毫秒后轉旁路; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>140%~150%.200毫秒后轉旁路，再過10秒后關機; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>150%立即關機 | ||||||||||
| 負載峰值比 | 3?:?1(max) | ||||||||||
| 失真率（滿載） | <3%（線性負載） | ||||||||||
| <5%（非線性負載） | |||||||||||
| 通訊界面 | Rs232接口（可選USB接口）+SNMP智能插槽 | ||||||||||
| 工作溫度 | 0℃~40℃ | ||||||||||
| 相對濕度 | 0~90%（無凝結） | ||||||||||
| 尺寸mm(長×寬×高) | 380×85×310 | 380×85×210 | 444×160×310 | 440×85×310 | 444×160×310 | 440×85×310 | 480×196×710 | 480×196×350 | 480×196×710 | 480×196×350 | |
| 凈重 | 8.5/9.4 | 4.5 | 18/19.8 | 7 | 22/24.7 | 7.5 | 55.5/62.7 | 16 | 57/64.2 | 17.5 | |
| 符合標準 | GB/T?14715-2017;YD/T?1095-2018;EN?62040-1:2008+A1:2013;EN?62040-2:2018 | ||||||||||
備注:
1.可選擇額定容量(輸出功率) PF=0.8。
2.型號內帶"S" 的為長延時機型,需根據續航時間按外接電池直流電壓另行配置蓄電池,其中D2KS-X外接電池直流電壓可選配為96Vdc.
3.下列型號可選其他機內電池配置:
D1K-X: 12V7Ah/9Ahx3 ; D2K-X: 12V7Ah/9Ahx6.
4.高海拔地區負載量=額定功率x降額系數
海拔高度 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
降頻系數 | 100% | 95% | 91% | 86% | 82% | 78% | 74% | 70% | 67% |
若UPS被使用在海拔1000m以上,必須使用遞減額定值輸出,降額系數參見上表。
*以上參數有可能調整和改變,請以實物為準。
