i-Row是一款自適應靠近熱源式列間精密制冷系統,是數據中心內機架級制冷的理想產品。
模塊化數據中心高效制冷系統解決方案

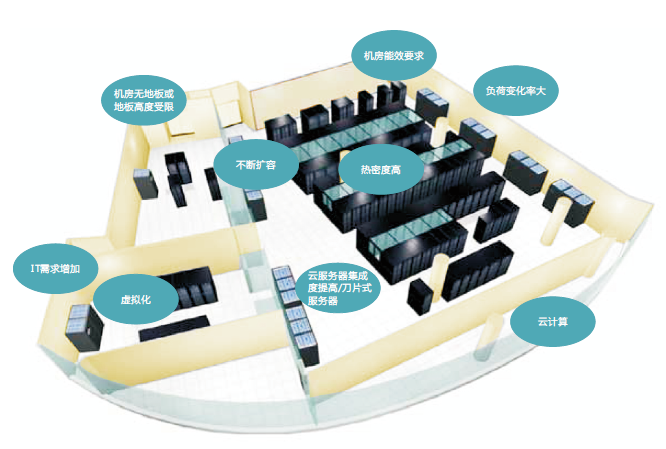

●數據中心的高熱密度區域
●集裝箱數據中心
●提高制冷系統EER
●結合自然冷源的XFcooling配置
●模塊化數據中心
●降低機房整體PUE
●匹配冷.熱通道設計
?
i-Row系列列間空調
i-Row是一款自適應靠近熱源式列間精密制冷系統，是數據中心內機架級制冷的理想產品
冷熱通道應用

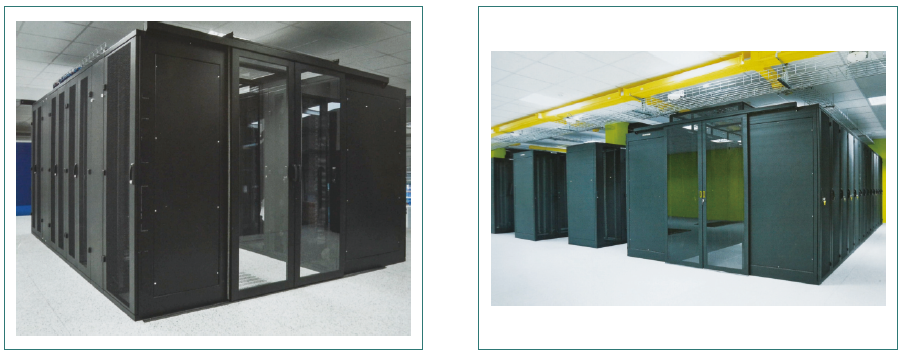

模塊化、集裝箱數據中心應用

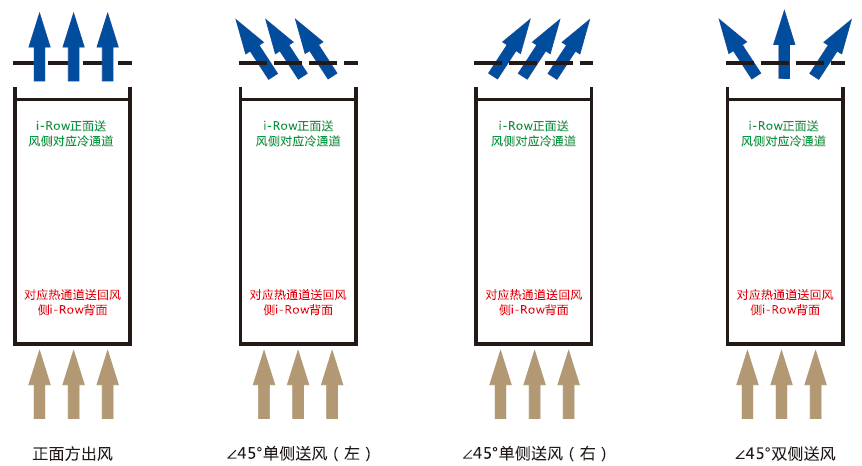

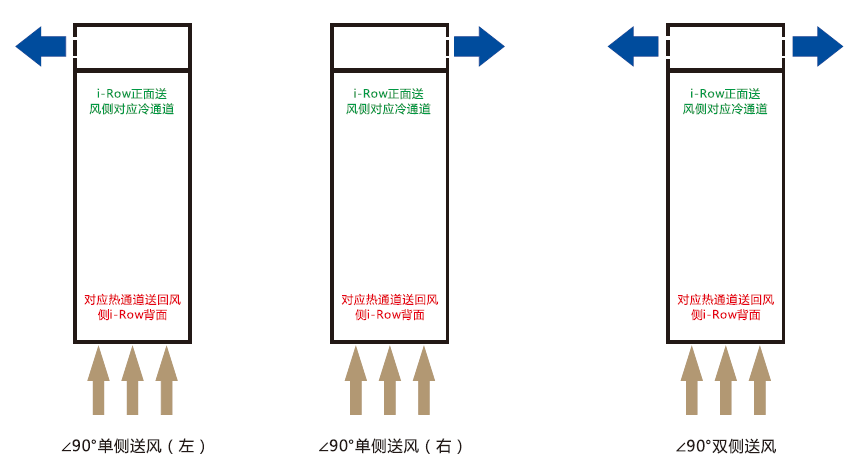

送風方式
配置一
機組尺寸為300/600(寬)x1200(深)x2000（高）
配置二
機組尺寸為300/600(寬)x1200（深）x2000（高）
i-Row的特點
EVO控制系統
●圖像化顯示功能，包括運行狀態與被檢測機柜進出風溫濕度
●先進的群控功能,數量多達30臺以上，可外接不少于6000個溫度傳感器
●標配SNMP及TCP/IP接口

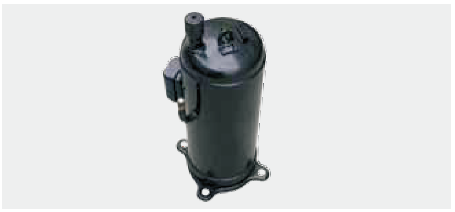

直流變頻EC壓縮機
●采用R410A環保制冷的直流變頻EC壓縮機
●動態制冷,適應快速變化的機房負荷
●在低負荷下節約能源，提高能效
●可大降低壓縮機起停次數，提高系統可靠性

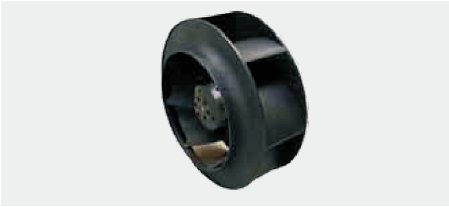

EC風機
●采用電子換向同步EC電機，節能20~30%
●軟啟動功能，啟動電流低
●按制冷需求或風壓自動調整風機轉速，按需提供風量
●風機N+ 1冗余配置，任意風機故障，仍可確保全風量運行
●易維護設計

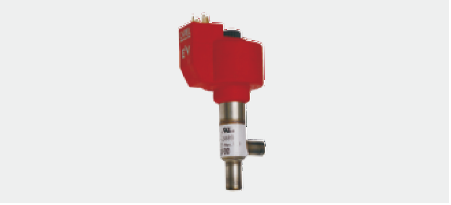

電子膨脹閥
●平滑調節節流開度，與變容量壓縮機配合，實現節能
●調節范圍寬，降低過熱度，提高能效比
●實現冷量與負載精確匹配
●響應速度快，實現精確制冷
選配件
●雙電源輸入切換開關
●無線溫濕度傳感器
●送風導流板裝置
●有線溫濕度傳感器
●低溫啟動裝置
●冷凍水三通水閥

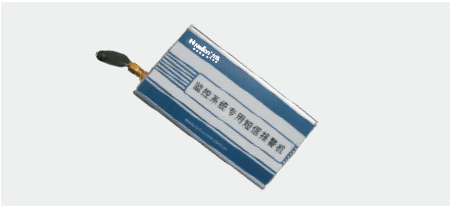

●GPRS短信告警
i-Row如何實現高能效
●貼近熱源，回風溫度及蒸發壓力得到提高，制冷效率得到提高

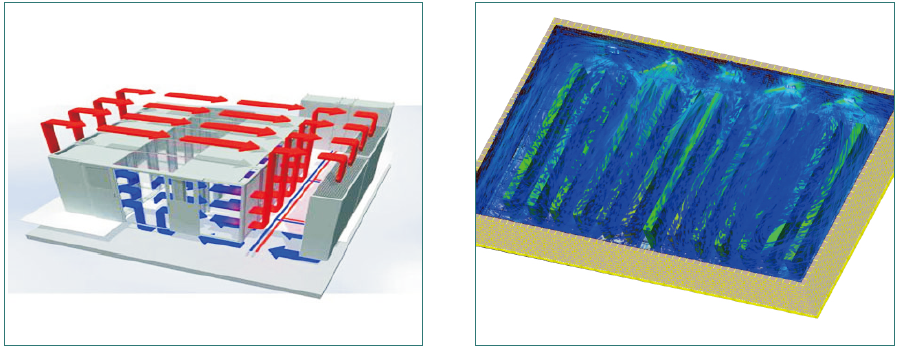

●機組的系統設計中采用計算機輔助流體動力學(CFD)計算，保證氣流在機組內以及機架間實現最佳分配
●直流變頻EC壓縮機可以適應服務器溫度的快速變化，減少壓縮機的頻繁開、關，也提高了系統的可靠性
●先進的EVO控制器，按需控制風量和冷量輸出，配合EC風機和直流變頻EC壓縮機達到最佳的效果和最低
的能耗；多種控制算法，可取最高溫度和平均溫度進行計算，可以確保有效冷卻的基礎上，有效降低總
體能耗
?
i- Row風冷冷凝器
●無級調速貓頭鷹式風機控制
●維護要求極低，適用于各種氣候條件
?
i- Row系列變頻列間精密空調型號說明，如下表所示
室內機型號:

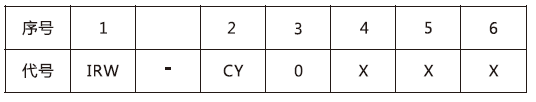

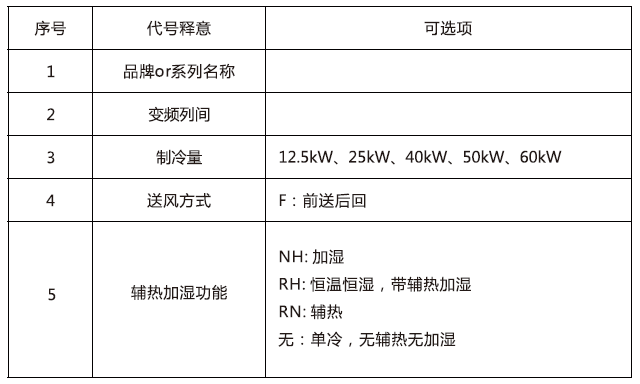

機組型號說明如下：
室外機型號：
注：i-Row-LA系列變頻列間空調由室內機、控制器和室外機等組成。
列間風冷室內機參數
| 型號IRW-LA | 12 | 25 | 40 | 50 | 60 | |||||||||||
| 功能 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 | |
| 送風方式 | F/S | F/S | F | F | F | |||||||||||
| 輸入電源形式 | 380Vac/3ph/50Hz | 380Vac/3Ph/50Hz | 380Vac/3ph/50Hz | 380Vac/3Ph/50Hz | 380Vac/3Ph/50Hz | |||||||||||
| 制冷量kW | 12.5 | 12.5 | 12.5 | 25 | 25 | 25 | 40 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 | |
| 顯冷量kw | 12.5 | 12.5 | 12.5 | 25 | 25 | 25 | 40 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 | |
| 加熱量kw | 一 | 2 | 2 | — | 3 | 3 | 一 | 6 | 6 | 一 | 6 | 6 | 一 | 6 | 6 | |
| 加濕量kg | 一 | 一 | 1 | 一 | 一 | 1.5 | 一 | 一 | 3 | 一 | 一 | 3 | 一 | 一 | 3 | |
| 壓縮機形式 | 變頻壓縮機 | 變頻壓縮機 | 變頻壓縮機 | 變頻壓縮機 | 變頻壓縮機 | |||||||||||
| 制冷劑形式 | R410A | R410A | R410A | R410A | R410A | |||||||||||
| 風機形式 | 直流EC離心風機 | 直流EC離心風機 | 直流EC離心風機 | 直流EC離心風機 | 直流EC離心風機 | |||||||||||
| 風量m3/h | 3200 | 3200 | 3200 | 5000 | 5000 | 5000 | 8800 | 8800 | 8800 | 11000 | 11000 | 11000 | 12500 | 12500 | 12500 | |
| 機外余壓Pa | 標準余壓為20Pa,?0-40OPa可調 | |||||||||||||||
| 電加熱形式 | PTC電加熱器 | PTC電加熱器 | PTC電加熱器 | TC電加熱器 | PTC電加熱器 | |||||||||||
| 電加熱量kW | 一 | 2 | 2 | 一 | 3 | 3 | 一 | 6 | 6 | 一 | 6 | 6 | 一 | 6 | 6 | |
| 加濕形式 | 濕膜加濕器 | 濕膜加濕器 | 濕膜加濕器 | 濕膜加濕器 | 濕膜加濕器 | |||||||||||
| 最大加濕量kg/h | 一 | 一 | 1.5 | 一 | 一 | 1.5 | 一 | 一 | 3 | 一 | 一 | 3 | 一 | 一 | 3 | |
| 節流形式 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | |||||||||||
| 空氣過濾網 | G4板式過濾網 | G4板式過濾網 | G4板式過濾網 | G4板式過濾網 | G4板式過濾網 | |||||||||||
| 加濕器進水管In | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | |||||||||||
| 冷凝水排水管中mm | 19 | 19 | 19 | 19 | 19 | |||||||||||
| 制冷劑氣管中mm | 15.88 | 19.05 | 19.05 | 22 | 22 | |||||||||||
| 制冷劑液管中mm | 9.52 | 12.7 | 15.88 | 19.05 | 19.05 | |||||||||||
| 最大運行電流A | 12 | 23 | 23 | 26 | 44 | 44 | 31 | 51 | 51 | 39 | 57 | 57 | 40 | 60 | 60 | |
| 電源線纜規格mm3 | 5x2.5 | 5x4 | 5x4 | 5x4 | 5x6 | 5x6 | 5x4 | 5x10 | 5x10 | 5x6 | 5x10 | 5x10 | 5x6 | 5x10 | 5x10 | |
| 室內機結枸參數 | ||||||||||||||||
| 外形尺寸:寬x深X高mm | 300x1200x2000 300x1400x2000 | 300x1200x2000 | 600x1200x2000 | 60ox1200x2000 | 600x1200x2000 | |||||||||||
| 重量kg | 190 | 230 | 285 | 310 | 330 | |||||||||||
| 室外機機組型號 | 標準型 | CY0191-A1S | CY0451-A1S | CY0742-A1S | CY0893-A1S | CY0893-A1S | ||||||||||
| 匹配數量 | 臺 | 1 | 1 | 1 | 1 | 1 | ||||||||||
①F :后回風前送風，S :側回風側送風;
②標準工況為:室內回風干球溫度37°C、相對濕度24°C ,室外干球溫度35°C ;
③以上表格僅為部分參數,具體配置以實際購買銘牌為準,如需了解更多參數信息請聯系我司。
定制化服務
根據現場情況，可定制多種送風方式。
選配:口冷凝水強排水 口支持上接管方式 口SNMP及TCP/IP接口 口雙電源輸入
說明:除上述功能以外定制需求請聯系我司。
?
列間風冷室外機參數
| 型號IRW-CY | 191 | 451 | 742 | 893 | 893 |
| 輸入電源 | 220Vac/1Ph/50Hz | 220Vac/1Ph/50Hz | 220Vac/1Ph/50Hz | 220Vac/1Ph/50Hz | 220Vac/1Ph/50Hz |
| 安裝方式 | 立式 | 臥式 | 臥式 | 臥式 | 臥式 |
| 冷凝風機形式 | 單相異步電機+軸流風葉 | Ac軸流風機 | Ac軸流風機 | Ac軸流風機 | Ac軸流風機 |
| 最大電流A | 1.7 | 3.5 | 7 | 10.5 | 10.5 |
| 調速方式 | 無級調速 | 無級調速 | 無級調速 | 無級調速 | 無級調速 |
| 電源線纜規格mm' | 3x1.5 | 3x1.5 | 3x1.5 | 3x1.5 | 3x1.5 |
| 室外機結構參數 | |||||
| 外形尺寸:寬x深x高mm | 930x390x1270 | 1225x1076x960 | 2075x1076x960 | 2775x1076x960 | 2775x1076x960 |
| 重量kg | 65 | 76 | 138 | 169 | 169 |
①換熱量名義工況:進風溫度35℃,冷凝溫度50℃。
