? ? ? ?不斷上升的運營費用已經成為降低數據中心全周期成本的瓶頸，提高數據中心的能效以及增強管理水平是降低全周期運營成本的關鍵，數據中心的建設將更加注重采用低能耗、易管理的技術和方案。由于制冷系統是數據中心的耗電大戶，約占整體能耗的30-45%，因此數據中心溫控系統的能效越來越受到關注。隨著綠色數據中心概念的深入人心，機房空調的能效標準也在不斷提升，越來越多的數據中心采用自然冷源功能的新型機房溫控系統。
? ? ? ?力迅溫控系統采納世界領先的制冷技術，緊隨綠色節能的使命，通過高AEER系統創新設計與EVO群組控制，有效降低了機房PUE，能全面滿足各種數據中心的冷卻需求。
應用范圍
●計算機房和數據中心(IDC )
●交換機房和移動機房
●高科技環境及實驗室
●工業控制室和精密加工設備
●標準檢測室和校準中心
●UPS和電池室
●生化培養室
●醫院和檢測室
CMT-RA機組設計特點
●高可靠性
經過嚴格認證的高品質部件
每套機組出廠均經過嚴格的聯機運行測試
●高節能率
EVO控制系統保證制冷系統最佳效率
高效AC/EC風機,風機風量可連續調節,可選EC風機下沉式設計
高效,低噪的柔性渦旋式壓縮機
高效電極式加濕器實現精密濕度控制
高效除濕設計,絕對濕度控制
高效變頻控制貓頭鷹式室外風機
XFcooling間接自然冷卻,充分利用自然冷源,高效節能
●高適應性
下送風、上送風機組的多種配置
多種監控方式
風冷冷凝器提供適合不同溫度環境(包括低溫啟動)的配置
可根據客戶需要進行定制化設計
●多冷量段
6KW ~ 100KW
單壓縮機制冷系統、雙壓縮機制冷系統
單系統冷凝器,雙系統冷凝器
●多種冷卻方式，
風冷型/水冷型/乙二醇冷卻型
雙冷源包括:風冷/冷凍水,水冷/冷凍水,乙二醇/冷凍水
Xfcooling間接自然冷卻雙循環
?
采用先進的EVO控制系統
●EVO控制顯示系統
7寸800x480點陣真彩色超大觸摸屏
溫濕度曲線直觀顯示
圖像化直觀顯示器件運行狀態
多級密碼保護
●EVO控制存儲系統
顯示器中可調閱查看多條歷史告警，可擴展存儲調閱歷史記錄
每60秒機組存儲各項運行數據,可儲存長期歷史數據。可通過計算
機直接讀取數據
●EVO控制采集系統
結合群控系統，可外接多個溫濕度傳感器, 檢測多個機柜(機架)
進出風溫濕度
溫濕度傳感器可選擇有線和無線兩種接入網絡
根據機架的制冷需求,選擇控制模式,包括最大值以及平均值等,
作為制冷需求計算的依據,并可結合定點精確送風實現機房節能.
●EVO控制群控系統
群控多臺機組,輕松組網
共享設定值,溫濕度
群控模式:需求能效管理、趨勢能效管理、定時輪巡與故障自動切
換，實現空調群組自適應節能
●EVO控制監控系統
標配RS485接口
選配SNMP及TCP/IP接口
選配GPRS模塊，自動發出短信,并提示維護人員故障具體狀態,方
便維護人員根據提示針對性攜帶工具進行維護

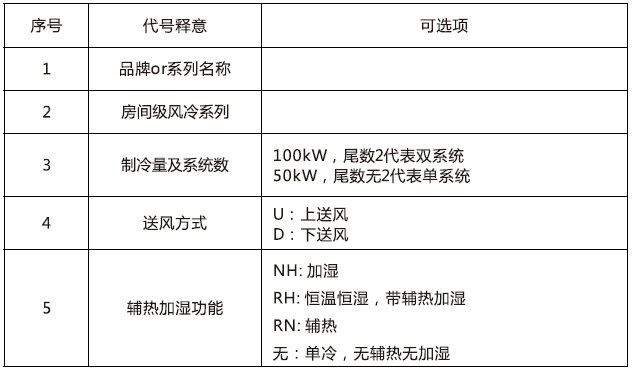

Cmate系列房間級精密空調型號說明,如下表所示
室內機型號:
機組型號說明如下：

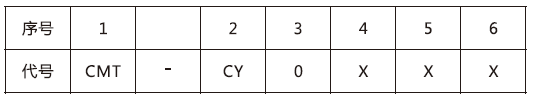

室外機型號：
注：Cmate-RA系列風冷房間級空調由室內機、控制器和室外機等組成。
小型室內機參數
| 型號CMT-RA | 6 | 8 | 13 | 17 | 20 | ||||||||||
| 功能 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 | 單冷 | 單冷+ 電加熱? | 恒溫 恒濕 | 單冷 | 單冷+ 電加熱 | 恒溫 恒濕 |
| 送風方式 | F | F | F/D | F/D | F/D | ||||||||||
| 電源制式 | 220Vac/1Ph/50Hz | 380Vac/3Ph/50Hz | 380Vac/3Ph/50Hz | 380Vac/3Ph/50Hz | 380Vac/3Ph/50Hz | ||||||||||
| 性能參數 | |||||||||||||||
| 制冷量kW | 5.8 | 5.8 | 5.8 | 7.6 | 7.6 | 7.6 | 12.6 | 12.6 | 12.6 | 17.5 | 17.5 | 17.5 | 20.2 | 20.2 | 20.2 |
| 顯冷量kW | 5.2 | 5.2 | 5.2 | 6.9 | 6.9 | 6.9 | 11.3 | 11.3 | 11.3 | 15.7 | 15.7 | 15.7 | 18.2 | 18.2 | 18.2 |
| 壓縮機參數 | |||||||||||||||
| 制冷劑形式 | R410A | ||||||||||||||
| 壓縮機數量 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| 送風機參數 | |||||||||||||||
| 風機類型 | 直流EC離心風機 | ||||||||||||||
| 風機數量 | 1 | 1 | 1 | 1 | |||||||||||
| 風量m/h | 1900 | 2400 | 3800 | 5300 | 5700 | ||||||||||
| 機外余壓Pa | 標準余壓為20Pa，0~400Pa可調 | ||||||||||||||
| 電加熱參數 | |||||||||||||||
| 電加熱類型 | PTC電加熱器 | ||||||||||||||
| 電加熱量kW | — | 3 | 3 | — | 3 | 3 | — | 3 | 3 | — | 4 | 4 | — | 4 | 4 |
| 電加熱級數 | — | 1 | 1 | — | 1 | 1 | — | 1 | 1 | — | 1 | 1 | — | 1 | 1 |
| 電極加濕參數 | |||||||||||||||
| 加濕類型 | 電極式加濕器 | ||||||||||||||
| 加濕量kg/h | — | — | 3 | — | — | 3 | — | — | 3 | — | — | 3 | — | — | 3 |
| 節流類型 | 電子膨脹閥 | ||||||||||||||
| 空氣過濾網 | G4板式過濾網 | ||||||||||||||
| 室內機噪音dBA | 65 | 65 | 66 | 67 | 68 | ||||||||||
| 機組連接管 | |||||||||||||||
| 加濕器進水管in | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | ||||||||||
| 冷凝水排水管中mm | 19 | 19 | 19 | 19 | 19 | ||||||||||
| 制冷劑氣管中mm | 12.7 | 12.7 | 15.88 | 15.88 | 19.05 | ||||||||||
| 制冷劑液管中mm | 9.52 | 9.52 | 9.52 | 9.52 | 12.7 | ||||||||||
| 電氣參數 | |||||||||||||||
| 最大運行電流A | 12.5 | 30.5 | 30.5 | 11 | 16 | 16 | 13.6 | 18.6 | 18.6 | 25.5 | 33 | 33 | 25.5 | 33 | 33 |
| 外形尺寸∶寬x深x高mm | 600x510x1900 | 600x580x1900 | 600x580x1900 | 750x660x1900 | 750x660x1900 | ||||||||||
| 重量kg | 110 | 116 | 135 | 162 | 166 | ||||||||||
| 型號CMT-CY | 81 | 121 | 191 | 241 | 291 | ||||||||||
| 匹配數量 | 1 | 1 | 1 | 1 | 1 | ||||||||||
①F:上前送風D:底部出風;
②標準工況:回風干球溫度24°C、相對濕度50%，室外干球溫度35°C。
③最大運行功率和滿負荷電流是指室內機配置45°C冷凝器時,整機運行可能出現的最大運行功率和電流。
小型室外機參數
| 型號CMT-CY | 81 | 121 | 191 | 241 | 291 |
| 電源制式 | 220Vac/1Ph/50Hz | ||||
| 安裝方式 | 立式 | 臥式 | |||
| 冷凝風機性能 | |||||
| 類型 | 單相異步電機+軸流風葉 | 單相軸流風機 | |||
| 風機數量 | 1 | 1 | 2 | 1 | 1 |
| 風量m/h | 3000 | 4000 | 7000 | 8500 | 9000 |
| 輸入功率kW | 0.16 | 0.17 | 0.38 | 0.6 | 0.61 |
| 輸入電流A | 0.62 | 0.65 | 1.7 | 3.4 | 3.4 |
| 調速方式 | 無級調速 | ||||
| 機組噪音dBA | 53 | 55 | 58 | 65 | 68 |
| 外形尺寸:寬x深x高mm | 835x310x710 | 880x360x800 | 930x390x1270 | 974x580x1040 | 1076x580x1240 |
| 重量kg | 45 | 48 | 65 | 59 | 68 |
①換熱量名義工況：進風溫度35℃，冷凝溫度50℃。
房間級風冷室內機參數
| 型號CMT-RA | 25 | 30 | 35 | 40 | 45 | 50 | 42 | 52 | 62 | 72 | 82 | 92 | 102 |
| 電源制式 | 380V/50Hz?3N~ | ||||||||||||
| 性能參數 | |||||||||||||
| 總冷量kW | 26.5 | 32.3 | 36.5 | 41.9 | 46.2 | 50.6 | 43.6 | 51.8 | 65.6 | 71.6 | 82.5 | 92.2 | 101.5 |
| 顯冷量kW | 24.2 | 29.4 | 33.1 | 38.2 | 42.1 | 46.2 | 39.6 | 47.1 | 59.9 | 65.2 | 75.3 | 83.9 | 92.2 |
| 送風機參數 | |||||||||||||
| 風機類型 | Ec風機 | ||||||||||||
| 風機數量 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| 風量m/h② | 7000 | 8550 | 9250 | 11000 | 12000 | 13000 | 11000 | 13000 | 17000 | 18600 | 21500 | 23800 | 25500 |
| 機外余壓Pa | 標準機外余壓20Pa，20~30OPa可調 | ||||||||||||
| 空氣過濾器 | G4 | ||||||||||||
| 壓縮機參數 | |||||||||||||
| 壓縮機類型 | 渦旋壓縮機 | ||||||||||||
| 壓縮機數量 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 制冷劑類型 | R22,可選R410A | ||||||||||||
| 電加熱參數 | |||||||||||||
| 電加熱類型 | PTC電加熱器 | ||||||||||||
| 電加熱kW（規格可選） | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 12 | 12 | 12 |
| 電加熱電流A | 10 | 10 | 10 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 19 | 19 | 19 |
房間級風冷室內機參數
| 型號CMT-RA | 25 | 30 | 35 | 40 | 45 | 50 | 42 | 52 | 62 | 72 | 82 | 92 | 102 |
| 電極加濕參數 | |||||||||||||
| 加濕類型 | 電極式加濕器 | ||||||||||||
| 電極加濕kg/h(規格可選) | 5 | 5 | 5 | 5 | 5 | 13 | 5 | 13 | 13 | 13 | 13 | 13 | 13 |
| 電極加濕電流A | 6 | 6 | 6 | 6 | 6 | 15 | 6 | 15 | 15 | 15 | 15 | 15 | 15 |
| 節流類型 | 電子膨脹閥 | ||||||||||||
| 機組連接管 | |||||||||||||
| 加濕器進水管in | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 | G1/2 |
| 冷凝水排水管φmm | 19 | 19 | 19 | 19 | 19 | 19 | 2×19 | 2×19 | 2x19 | 2×19 | 2×19 | 2×19 | 2x19 |
| 制冷劑氣管φmm | 22 | 25 | 25 | 25 | 25 | 32 | 2×22 | 2×22 | 2×25 | 2×25 | 2×25 | 2×25 | 2×32 |
| 制冷劑液管φmm | 16 | 16 | 16 | 16 | 19 | 19 | 2×16 | 2×16 | 2x16 | 2×16 | 2×16 | 2×19 | 2×19 |
| 電氣參數 | |||||||||||||
| 滿負荷電流A③ | 34 | 38 | 43 | 5o | 53 | 57 | 50 | 57 | 67 | 8o | 91 | 98 | 106 |
| 內機安裝參數 | |||||||||||||
| 外形尺寸 寬x深x高mm | 915x996x1975 | 1315x996x1975 | 1790x996x1975 | 2190x996x1975 | |||||||||
| 重量kg | 345 | 366 | 368 | 453 | 468 | 485 | 472 | 492 | 652 | 655 | 708 | 716 | 735 |
| 型號CMT-CY | 351 | 451 | 522 | 582 | 662 | 742 | 291 | 351 | 451 | 522 | 582 | 662 | 742 |
①設計工況: 24°C , 50%RH。
②標準機外余壓20Pa , 20~ 300Pa可調。其它余壓要求咨詢我司。
③機組標準配置(包含加熱加濕)最大電流,不含室外機電流,現場配電參考。
④未盡參數或其它定制需求,請聯系我司。
風冷室外機參數
| 型號CMT-CY | 291 | 351 | 451 | 522 | 582 | 662 | 742 | 832 | 893 | 963 |
| 電源制式 | 220V/50Hz | |||||||||
| 最大電流A | 2.9 | 2.9 | 2.9 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 8.7 | 8.7 |
| 重量kg | 68 | 72 | 76 | 86 | 118 | 126 | 138 | 147 | 169 | 193 |
| 長(L)mm | 1240 | 1240 | 1300 | 2140 | 2140 | 2140 | 2140 | 2540 | 2850 | 3240 |
| 寬(W)mm | 1076 | 1178 | 1076 | 873 | 974 | 974 | 1076 | 1076 | 1076 | 1076 |
| 厚(H)mm① | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 |
①厚為外機不含支腳尺寸, 標準支腳高度為380mm。
②未盡參數或其它定制需求,請聯系我司。
房間級冷凍水機組參數
| 型號CMT-RC | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 |
| 總冷量kW | 28.5 | 39.5 | 47.8 | 55.8 | 65.2 | 78.5 | 85.3 | 95.3 | 104.5 |
| 顯冷量kW | 28.5 | 39.5 | 47.8 | 55.8 | 65.2 | 78.5 | 85.3 | 95.3 | 104.5 |
| 水流量m/h | 4.91 | 6.8 | 8.23 | 9.61 | 11.23 | 13.52 | 14.69 | 16.42 | 18 |
| 壓力降kPa | 56 | 53 | 64 | 68 | 74 | 54.8 | 61.2 | 67.6 | 70.9 |
| 數量 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 風量m3/h | 8900 | 9700 | 11600 | 12500 | 13300 | 18000 | 21200 | 23000 | 24000 |
| 空氣過濾器 | G4 | ||||||||
| 電極加濕kg/h(規格可選) | 5 | 5 | 5 | 5 | s | 13 | 13 | 13 | 13 |
| 電極加濕電流A | 6 | 6 | 6 | 6 | 6 | 15 | 15 | 15 | 15 |
| 電加熱kW（規格可選） | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 9 | 9 |
| 電加熱電流A | 10 | 10 | 10 | 10 | 10 | 14 | 14 | 14 | 14 |
| 電源制式 | 380V/50Hz?3N~ | ||||||||
| 滿負荷電流A③ | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 10 | 10 |
| 外形尺寸寬x深x高mm | 915x996x1975 | 1790x996x1975 | |||||||
| 重量kg | 254 | 283 | 285 | 286 | 305 | 476 | 477 | 478 | 526 |
| 接管尺寸DN | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 |
| 型號CMT-RC | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
| 總冷量kW | 113.8 | 119.2 | 125.6 | 141.1 | 150.2 | 159 | 167.1 | 174.5 | 185.3 |
| 顯冷量kW | 113.8 | 119.2 | 125.6 | 141.1 | 150.2 | 159 | 167.1 | 174.5 | 185.3 |
| 水流量m3/h | 19.6 | 20.53 | 21.64 | 24.31 | 25.87 | 27.39 | 28.79 | 30.06 | 31.92 |
| 壓力降kPa | 78.6 | 86.6 | 88.5 | 75.8 | 81.7 | 82.9 | 89.5 | 93.4 | 96.5 |
| 數量 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| 風量m3/h | 24600 | 25200 | 26500 | 32600 | 35200 | 36800 | 37400 | 38600 | 39900 |
| 空氣過濾器 | G4 | ||||||||
| 電極加濕kg/h(規格可選) | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| 電極加濕電流A | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| 電加熱kW（規格可選） | 9 | 9 | 9 | 12 | 12 | 12 | 12 | 12 | 12 |
| 電加熱電流A | 14 | 14 | 14 | 19 | 19 | 19 | 19 | 19 | 19 |
| 電源制式 | 380V/50Hz?3N~ | ||||||||
| 滿負荷電流A③ | 10 | 10 | 10 | 15 | 15 | 15 | 15 | 15 | 15 |
| 外形尺寸寬x深x高mm | 1790x996x1975?2665x996x1975 | ||||||||
| 重量kg | 528 | 530 | 570 | 702 | 705 | 738 | 750 | 752 | 753 |
| 接管尺寸DN | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
①設計工況28C ; 40%RH ,進出水溫10/15℃。
②杭準機外余壓20Pa. 20-300Pa可調。其它余壓要求咨詢我司。
③機組標準配置(不含加熱加濕) ,現場配電參考。
④未盡參數或其它定制需求,請聯系我司。
