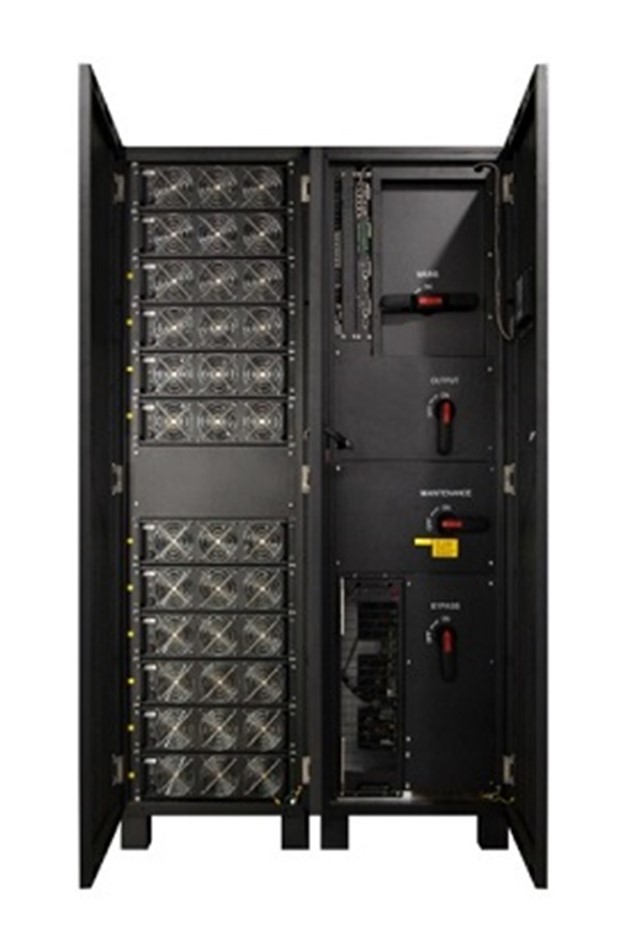

? ? ? ? MP系列為三進三出UPS，采用模塊化設計與N+ X并聯冗余技術，產品容量覆蓋20/30/40/50/60/100kVA到200/300/400/500/600/800/1200kVA之間的各個功率段，方便用戶靈活配置與逐步投資。該系列UPS幾乎可以完全解決所有的電源問題,如斷電、市電高壓、市電低壓、電壓瞬間跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。
?
本產品適用范圍廣泛，從計算機設備到通信系統以及自動設備都可以使用。
基本特點
? ? ??力迅MP系列為三進三出UPS，采用模塊化設計與N+X并聯冗余技術，產品容量覆蓋20/30/40/50/60/100kVA到200/300/400/500/600/800/1200kVA之間的各個功率段，方便用戶靈活配置與逐步投資。該系列UPS幾乎可以完全解決所有的電源問題，如斷電、市電高壓、市電低壓、電壓瞬間跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。
? ? ??本產品適用范圍廣泛，從計算機設備到通信系統以及自動設備都可以使用。
●全數字控制
? ? ??該系列UPS各部分架構全部采用數字化控制，UPS各項性能指標都非常優異，控制系統更加穩定可靠；
●高可靠設計
? ? ? MTBF（平均無故障時間）長達25萬小時以上，可充分滿足關鍵負載對供電系統的高可靠性需求；冗余模塊數量可以任意設置，當冗余模塊數達到兩個以上時，系統可用性達到99.999%；
●超寬輸入電壓范圍
? ? ??輸入電壓范圍138~485Vac（相電壓80~280Vac），305Vac以上不降額使用，大幅減少了蓄電池組后備供電次數，從而延長了蓄電池組和系統的壽命；
●節能綠色環保
? ? ??高輸入PF值，可達0.99,?采用三電平拓撲結構，整機效率高達96.5%；
●并聯冗余功能
? ? ??直接并機，可6臺并聯，并且支持并機時共用電池組，大大減少了電池配置的數量；
●靈活的電池配置方案
? ? ??電池節數30~50節可選，單機大容量充電功率，滿足長延時的后備需求；
●超強帶載能力
? ? ??輸出功率因數1（0.9），可帶100%不平衡負載,負載適應性強，可以帶接近滿載的純感性載和容性能負載；
●兼容發電機運行
? ? ? Power Walk In功能，減小系統啟動的沖 擊電流，降低并機系統對發電機容量的需求；
●LBS同步功能
? ? ??具備LBS同步功能，實現兩套獨立UPS系統 同步，提高系統的可靠性；
●智能管理功能
? ? ??支持RS485、SNMP、干節點、CAN接口；
●高功率密度
? ? ?單模塊容量20/30/40/50/60/100kVA，模塊高度為2U或3U；1.4米高的機柜最多可以安裝5個或6個模塊，2米高的機柜最多可以安裝10個模塊；
●易維護、易檢修
? ? ??模塊與機柜間采用熱插拔技術，UPS模塊可以在線加入、在線拔出，實現“零”檢修時間；
●標準機柜設計
? ? ??采用19英寸標準機柜外觀（1.4米/2米可選），美觀大方，可以完美匹配機房應用環境，節省機房使用面積；
●模塊獨立控制、無主從之分
? ? ??每個模塊采用獨立控制系統，UPS模塊根據互享的信息獨立進行控制，故障模塊失效后可以立即與并機系統進行脫離，不對并機系統造成危害；配合熱插拔技術，可以方便地將故障模塊拔出進行維修；
●采用集中旁路供電
? ? ??避免單個功率模塊損壞，帶載能力下降而造成的系統風險；
●智能充電
? ? ??用戶可設定充電電流，恒流、恒壓和浮充充電模式可自動平滑切換；
●豐富的顯示內容
? ? ? LCD彩屏顯示，帶觸控功能，中/英文雙語可選；單模塊LCD/LED顯示；
●EPO功能
? ? ??監控單元面板上嵌入一緊急關機（EPO）按鍵，在緊急情況下按下EPO按鍵就可以緊急關機。
?
| 型號(最大容量） | MP200kVA/MP300kVA/MP400kVA/MP500kVA/MP600kVA/MP800kVA/MP1200kVA | |||||
| 容量 | UPS機柜 | ? ?80K~200K-20、90K~300K-30、120K~400K-40、 200K~800K-50（60）、600K-100、1200K-100 | ||||
模塊 | 20kVA/30kVA/40kVA/50kVA/60kVA/100kVA | |||||
| 主路輸入 | ||||||
| 輸入方式 | 三相四線+接地 | |||||
| 額定電壓 | 380/400V/415VAC | |||||
| 電壓范用 | 138-485VAC;?305-485VAC(不降額）;138-305?VAC〔線性降額） | |||||
| 頻率范圍 | 40~70Hz | |||||
| 功率因數 | 0.99 | |||||
| 輸入電流諧波 | ≤3%(100%線性負載) | |||||
| 旁路輸入 | ||||||
| 輸入電壓 | 380/400/415VAC | |||||
| 旁路保護范圍 | 旁路保護電壓上限∶+25%〔可選+5%、+10%、+20%) | |||||
| 旁路保護電壓下限:-45%(可選-20%、-30%) | ||||||
| 接線制式 | 三相五線 | |||||
| 旁路同步跟蹤范圍(Hz) | 50/60±10% | |||||
| Power?Walking?In | 支持 | |||||
| 旁路反灌 | 支持 | |||||
| 發電機接入 | 支持 | |||||
| 輸出 | ||||||
| 額定電壓 | 380/400/415VAC±1% | |||||
| 功率因數 | 1.0/0.9 | |||||
| 電壓精度 | ±1% | |||||
| 輸出頻率 | 市電模式 | 與輸入同步;當市電頻率超出最大:±10%(可設置±1%、±2%、±4%、±5%)時，輸出頻率50/60(±0.2%)Hz | ||||
| 電池模式 | 50/60(±0.1%)Hz | |||||
| 負載峰值比 | 3:1 | |||||
| 切換時間 | 市電模式轉旁路模式:0ms（跟蹤）;市電模式轉電池模式:0ms | |||||
| 過載能力 | 負載≤110%,?60min?,?≤125%，維持10min?,?≤150%維持1min | |||||
| 輸出電壓失真 | ≤2%線性負載 | |||||
| <4%非線性負載 | ||||||
| 效率 | ||||||
| 正常模式 | ≥96.5% | |||||
| 通訊界面 | ||||||
| UPS機柜 | RS232、RS485、2個Intelligent?Slot（智能卡插槽）、干接點 | |||||
| 電池 | ||||||
| 電池電壓 | ±180~±300vdc?(?30~50節可選） | |||||
| 工作環境 | ||||||
| 工作溫度 | -10℃~45℃ | |||||
| 相對濕度 | 0~95%不結露 | |||||
| 儲藏溫度 | -20℃~65℃ | |||||
| 海拔高度 | ||||||
| 噪聲(Db) | <70(1米處） | |||||
| 物理特性 | 20/30/40kVA 3模塊柜 | 20/30/40kVA 5/6模塊柜 | 20/30/40kVA 10模塊柜 | 50/60kVA 4/6/8/10/12模塊柜 | 100kVA 6/12模塊柜 | |
| 尺寸 WxDxH | UPS系統柜 | 600x850x1400 | 600x850x1400 | 600x850x2000 | 600x850x2000/ 1200x850x2000 | ?800x1000x2000/? ? ?2200x1000x2000 |
| 模塊 | 440x?580x86 | 440x620x130 | 440x750x130 | |||
| 重量(Kg) | UPS系統柜 | 142 | 142 | 245 | 178/240/411/435/510 | 440/780 |
| 模塊 | 18.5/21/22 | 33/33.2 | 49 | |||
| 執行標準 | ||||||
| 執行標準 | CE,EN/EC?62040-2，EN/IEC?62040-1-1，YD/T2165-2017 | |||||
※以上參數有可能調整改變，請以實物為準? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 符合國際EMC安全規定
