應用領域
制造、化工、石油、玻璃、新能源、電力、廣電、交通、醫療、自動化設備等。

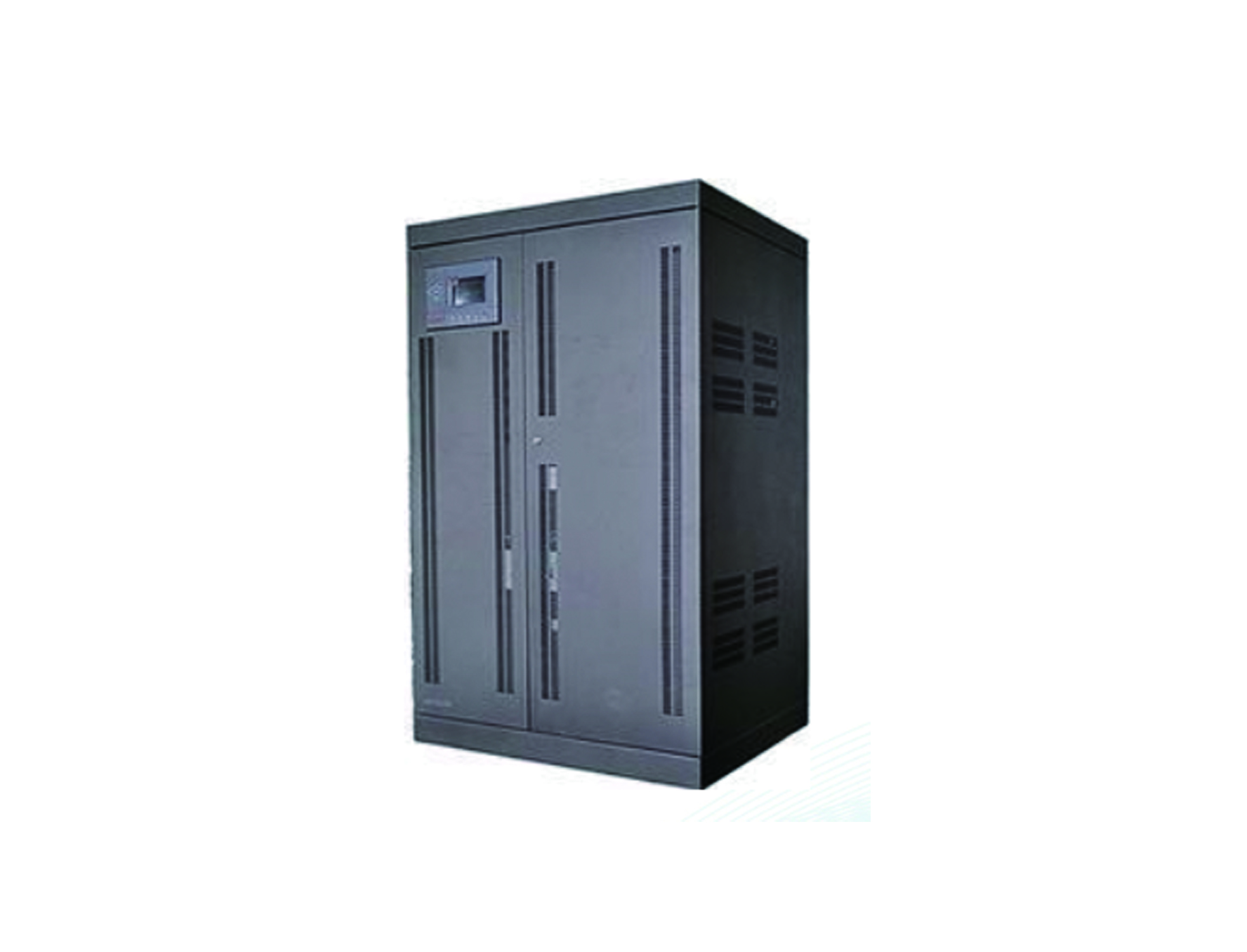

產品介紹 ???????
功率范圍：10KVA-500KVA。
工作模式：三進三出在線式。
GP系列UPS額定容量分別為10～400KVA，該系列產品既可以并聯冗余（多達8臺）、熱備份使用也可以單機使用，是專門針對工業自動化、交通電力等行業起動電流大、電力環境差、現場環境惡劣、起動頻繁的特點而設計的。
性能特點
●采用目前世界上最先進的DSP全數字控制處理技術及IGBT高頻脈寬調制技術（PWM）。提供純凈的正弦波電源，對用戶設備提供更為全面的保護。
●配備標準式內置輸出隔離變壓器、靜態旁路開關及手動維修開關，具有極高的抗短路能力，可以應用于最惡劣的使用環境。
●完善的保護功能：且有交流輸入過、欠壓，輸出過、欠壓，輸出過載，短路保護，逆變器、整流器過溫保護，電壓欠壓預警，電池過充過放電保護等多種保護于一體，保證系統運行的穩定性可可靠性。
●抗沖擊能力強，對于反復起停的感性負載，適應性超強。
●過載能力大幅提升，200%負載運行10分鐘。
●防護等級達到IP54，具有超強的環境適應能力，如高溫（65度以內）、高濕、粉塵、震動等。
●內部元器件防塵處理，同時使用三防漆工藝，可以防止酸堿侵蝕，提高了產品的可靠性。
●結構模塊化，元器件安放于密閉的裝置里，維護簡便快捷。
●授權后，多個參數可調，可控性強。
●調速智能風扇，風速自然，更換方便。
●完美的高低頻靜音技術，工作環境無憂。
●輸入功率因素高達95%，節能高效，大大為用戶節約使用成本。
●RS232、SNMP卡，干接點卡、手機APP等多種通訊方式可選。
（一）整流器參數
1、整流器輸入?yún)?shù)
型號（kVA) | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 |
標稱容量（KW） | 8 | 16 | 24 | 32 | 48 | 64 | 80 | 96 | 128 | 160 | 200 | 240 | 320 | 400 |
單相輸入最大電流(A) | 19 | 38 | 57 | 76 | 114 | 152 | 190 | 228 | 304 | 379 | 475 | 570 | 760 | 950 |
工作方式及原理 | 在線式供電，靜態旁路開關（無間斷切換），雙重轉換技術，輸出電源完全隔離 |
輸入功率因素 | 0.8/0.9(12脈沖)/0.95(加有源濾波器) |
相數 | 三相+N+G |
標稱電壓 | 380VAC±25% |
標稱頻率 | 50HZ±10%，60HZ±10% |
電壓諧波失真 | <5% |
軟啟動 | 0~100% 5 sec |
2、整流器輸出參數
型號（kVA) | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 |
最大輸出電壓（DVC） | 432 |
微電腦設定充值電流 | 6~30A（可調） |
? ? ? （二）電池
型號（kVA) | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 |
最大放電電流（A） | 28 | 56 | 85 | 113 | 169 | 225 | 282 | 338 | 461 | 576 | 700 | 840 | 1120 | 1400 |
單組電池?cái)?shù)量 | 12V類型32節或2V類型192節 |
標稱電池電壓 | 384VDC |
浮充電壓 | 432VDC |
充電電流 | 6~30A（可調） |
? ? ? （三）逆變器
型號（kVA) | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 |
額定功率（kW） | 8 | 16 | 24 | 32 | 48 | 64 | 80 | 96 | 128 | 160 | 200 | 240 | 320 | 400 |
相數 | 三相+N+G |
標稱電壓 | 220/380VAC±1%(穩態） | 380VAC±1%(穩態） |
相數 | 三相+N+G |
標稱頻率 | 50HZ ±0.5％，60HZ±0.5%（電池供電） |
功率因素 | 0.8/0.9（定制） |
頻率穩定度：不同步時 | <±0.5% |
頻率穩定度：同步時 | <±2% |
波峰因數 | 3：1 |
輸出波形 | 正弦波 |
總諧波失真 | 線性負載<3%;非線性負載<5% |
動態負載電壓瞬變 | <±4% |
瞬間恢復時間 | <10ms |
平衡負載電壓 | <±1%;<±5%（不平衡負載電壓） |
過載能力 | 125%12min，150%1min，＞150%300ms |
逆變器效率,負載100% | ＞93 | ＞96 |
? ? ? （四）旁路
型號（kVA) | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 |
相數 | 單相或三相+N+G | 三相+N+G |
標稱電壓 | 380VAC±15% |
標稱頻率 | 50HZ±10%；60HZ±10% |
轉換時間 | 0ms |
?
? ? ? ?（五）系統
型號（kVA) | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 |
計算機通訊接口 | RS232，RS485，干接點，手機APP，智能插槽 |
運行溫度 | 0~40℃ |
相對濕度(無凝結) | 0%~90%（無凝結） |
運行高度(最大) | <1000米 (每增加100米功率下降1%，最高4000米) |
冷卻方式 | 強制通風 |
噪聲db | 48~65 | 53~68 |
MTBF | 30萬小時 |
防護等級 | IP20 |
箱體顏色 | 黑色（可選白色） |
輸入電纜 | 底部/背部 |
易維護 | 前面/上面/側面 |
外形尺寸mm | 深 | 685 | 760 | 800 | 880 | 1050 |
寬 | 360 | 360 | 660 | 900 | 1550/2250(12脈沖) |
高 | 825 | 990 | 1550 | 1650 | 1990 |
輸入裝置 | 接線端子排 |
輸出裝置 | 接線端子排 |
?????
*可訂制輸出功率因素PF=0.9產品
*以上產品外觀及尺寸變化，請以實物為準。
