??????? 隨著信息網絡技術日新月異地發展，正弦波逆變電源作為新一代直流/交流轉換電源已經廣泛應用于電信、移動、聯通、航空航天、鐵路、金融管理、辦公自動化、工業自動控制、醫療衛生、軍事科研等各個領域。正弦波逆變電源利用蓄電池的直流電作為輸入，經逆變后輸出純凈的正弦波交流電，輸出電壓和頻率極為穩定并可長期連續工作，消除了直接使用市電帶來的供電中斷、電壓不穩、雜音干擾和雷電侵入等不利因素，同時克服了小型UPS供電時間短的缺陷，確保用電設備連續可靠的工作。配備正弦波逆變電源是系統安全、可靠運行的最佳保障。

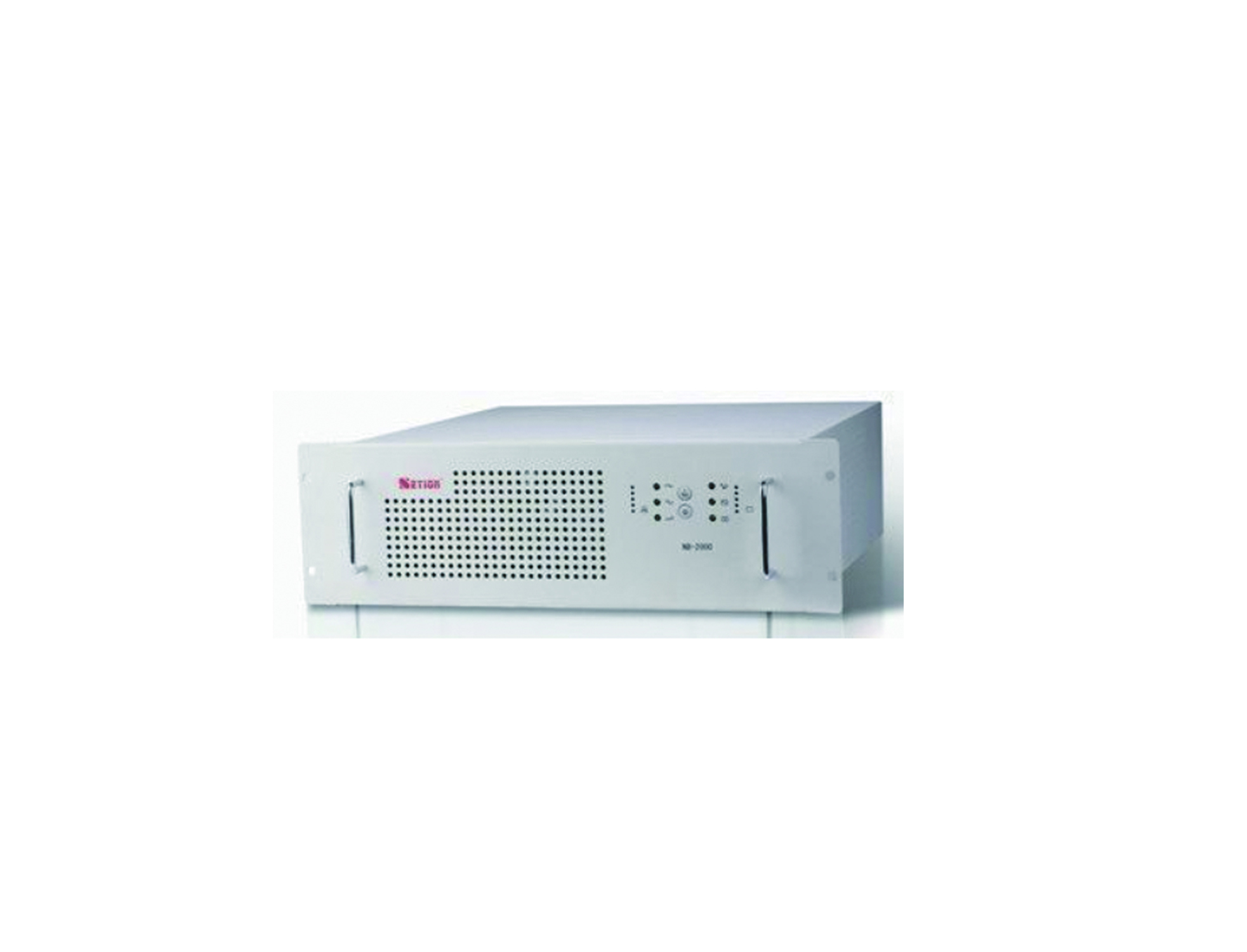

產品型號
電力行業逆變電源 | 高頻（ND系列） | 直流220V輸入交流220V輸出 |
直流110V輸入交流220V輸出 |
工頻（NB系列） | 直流220V輸入交流220V輸出 |
直流110V輸入交流220V輸出 |
通信行業逆變電源 | 高頻（ND系列） | 直流48V輸入交流220V輸出 |
工頻（NB系列） | 直流48V輸入交流220V輸出 |
應用場所
1、專為郵電通信行業設計的逆變電源，適用于有48V（或-48V）直流動力（直流屏）的程控交換機、計算機機房、網絡、計費服務器及照明等場所。
2、專為電力行業設計的逆變電源，輸入直流電壓為110V/220VDC，輸出為220VAC/50Hz純凈正弦波交流電源，主要應用于發電廠、電力系統、鐵路等重要場所。
高頻逆變電源的主要特點
◆軟件保護與硬件保護的復合保護模式，可靠性高。?
◆具備完善的保護功能：輸入極性反接、輸入過欠壓、輸出過壓、過流、短路、機內過熱、另有軟啟動功能。?
◆采用三節復合濾波及磁屏蔽，減少了對輸入端的反灌噪聲電壓，電磁兼容性優良。?
◆智能型風扇調速系統。?
◆可接純感性負載(需降額使用)。?
◆體積小，重量輕，效率高，操作簡單，無污染。
工頻逆變電源的主要特點
1、工頻逆變電源是采用先進高頻脈寬調制技術和微電腦控制技術設計的新型逆變電源，具有可靠性高、保護功能全、波形失真小等優點。
2、它可以把220V直流轉換為交流220V、50Hz，穩壓、穩頻、噪聲小的純凈正弦波交流電源。該產品具有較高的轉換效率。（在滿負載狀態下可高達80%以上）。同時還有很強的非線性負載驅動能力。該系列逆變電源還可對輸入電壓、電流和輸出電壓、電流進行檢測監控，從而實現免人看守維護的功能。
◆采用先進的SPWM和CPU控制技術；
◆具有可靠性高、輸入輸出隔離、安全高效、波形失真小等優點；
◆具有完善的保護功能：
1、輸出過載保護；輸入反接保護；
2、輸出過壓保護；輸入欠壓保護；
3、輸出短路保護；輸入過壓保護；
◆自動旁路不間斷轉換，實現設備連續工作。
◆在相對惡劣的環境下都能使用，具有穩定性強，可靠性高。
◆有很強的非線性負載驅動能力，可制作大功率電源。
技術規格
（一）通信用高頻逆變電源（ND系列）：直流48V輸入交流220V輸出?
型號 | ND500 | ND1000 | ND2000 | ND3000 | ND5000 |
額定容量 | 500VA | 1000VA | 2000VA | 3000VA | 5000VA |
額定輸出功率 | 400W | 800W | 1600W | 2400W | 3500W |
? 直
? 流
? 輸
? 入 | 額定輸入電壓 | 48V |
額定輸入電流 | 10A | 25A | 50A | 75A | 125A |
關斷電壓范圍 | 40V～60V |
開機電壓范圍 | 46V～57V |
反灌雜音電流 | ≤10% |
? 交
? 流
? 輸
? 入 | 允許旁路電壓 | 220Vac±15% |
額定輸入電流 | 2.3A | 4.5A | 9.1A | 13.6A | 22.7A |
旁路轉換時間 | ≤5ms |
? 交
? 流
? 輸
? 出 | 額定輸出電壓及頻率 | 220Vac,50Hz |
波形 | 純正弦波 |
額定輸出電流 | 1.8A | 3.6A | 7.2A | 10.8A | 16A |
輸出電壓精度 | 220V±1.5% |
輸出頻率精度 | 50Hz±0.1% |
波形失真率(THD) | ≤3%? (線性負載) |
動態響應時間 | 5%? (負載0←→100%) |
功率因數(PF) | 0.7/0.8 |
過載能力 | 120%,30秒 |
逆變效率 | ≥85% |
? 工
? 作
? 環
? 境 | 絕緣強度 | 1500Vac,1分鐘 |
噪音(1米) | ≤40dB |
使用環境溫度 | -5℃～40℃ |
濕度 | 0～90%,不結露 |
使用海拔 | ≤1000m |
冷卻方式 | 強制風冷 |
逆變器狀態 | 市電正常、逆變正常、電池欠壓、輸出過載 |
? 機
? 械
? 尺
? 寸 | 19英寸機架式(2U)mm | 482×88.8×252 | 482×88.8×352 | 482×88.8×382 |
重量 | 5Kg | 7 Kg | 8 Kg | 11 Kg | 13 Kg |
| 臺式(寬高深) | / | 175×274×452(mm) | 220×330×452(mm) |
重量 | / | 8 Kg | 9 Kg | 12 Kg | 15 Kg |
保護功能 | 輸入欠壓、過壓；輸出過載、短路保護、市電高低壓保護 |
輸出方式 | 插座或接線端子 | 接線端子 |
|
|
|
|
|
|
|
|
?
（二）通信用工頻逆變電源（NB系列）：直流48V輸入交流220V輸出
型號 | NB1000 | NB2000 | NB3000 | NB4000 | NB5000 | NB6000 | NB10000 |
? 旁
? 路
? 與
? 直
? 流
? 輸
? 入 | 額定容量 | 1KVA | 2KVA | 3KVA | 4KVA | 5KVA | 6KVA | 10KVA |
旁路輸入電壓 | 220Vac±20%，50Hz±10% |
直流輸入電壓 | 48Vdc |
額定輸入電流 | 20A | 39A | 59A | 78A | 98A | 118A | 196A |
直流輸入開機電壓 | 44Vdc～60Vdc |
直流輸入關斷電壓 | 42Vdc～60Vdc |
? 交
? 流
? 輸
? 出 | 輸出功率 | 0.7KW | 1.4KW | 2.1KW | 3.2KW | 4.0KW | 4.8KW | 8KW |
輸出電壓及頻率 | 220Vac±20%（市電狀態）；220Vac±2%（逆變狀態）；50Hz±1% |
額定輸出電流 | 4A | 7A | 11A | 15A | 18A | 22A | 36A |
功率因數 | 0．7/0.8 |
輸出波形 | 純正弦波 |
總諧波失真 | ≤3% |
動態負載電壓瞬變 | ±5%(負載0～100%躍變) |
過載能力 | (125～150%)30秒后自動轉至旁路，負載正常后恢復；>150%，200ms轉至旁路，不可恢復 |
滿載效率 | ≥99%（市電狀態）；≥85%(逆變狀態) |
旁路轉換時間 | ≤6ms |
保護功能 | 過載，電池低壓，欠壓、過壓、系統故障 |
顯示方式 | LED狀態顯示 |
? 工
? 作
? 環
? 境 | 絕緣強度 | 輸入輸出對地1500VAC，1分鐘，漏電流＜3.5mA |
冷卻方式 | 強制風冷 |
噪音 | ＜55dB |
環境溫度 | -10℃～40℃ |
相對濕度 | 0～95% 不結露 |
使用海拔 | ＜1500m |
機架式（高寬深）mm | 480×137×410 | 480×137×460 | 482×222.5×500 | / |
重量 | 15.5KG | 32KG | 38KG | 55KG | 65KG | 70KG | / |
臺式(寬高深)mm | 216×170×439 | 432×196×546 | 200×680×540 | 200×1080×980 |
重量 | 18.5KG | 32KG | 38KG | 50KG | 55KG | 58KG | 120KG |
